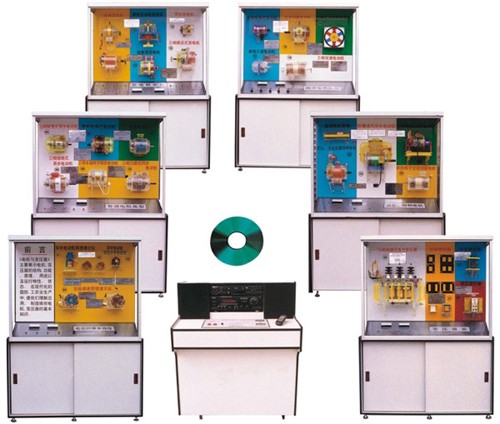

SB-6型《電機與變壓器》聲動同步CD解說示教陳列柜
電機變壓器陳列柜根據大、中專院校，按《電力學》、《電力拖動》、電機控制》、《電機修理》等教材設計一套電化設備，品種多，功能齊全，學生可根據教材需要觀察、分析，大大提高分析電機原理的能力,本陳列柜共分6柜及一臺電腦解說控制臺。有第一代和第二代兩種形式。
模型采用遙控任意選擇進行單獨演示，模型外殼材料采用進口有機板硅鋼片制作而成，板面面板采用圖表和文字說明直接制作在上面。演示形象逼真，運行可靠，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學實用設備。
一、主要特點：
1、控制臺配置：DVD機1臺；控制硬件一套；攻放機1臺,控制臺1臺、喇叭1對、遙控器1只，激光碟片1張（內含29臺模型語音說明）
2、控制軟件：微電腦DVD程序控制系統，用DVD程控臺實現全柜順序播音動作和單柜順序播音動作，
實現聲音、圖像、模型三位一體同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
3、控制方式：可實現全柜遙控和手動順序播音、單個模型播音動作，或只動作不播音等功能。
4、控制動作過程：選中某號模型按遙控器上的數字鍵，按確認后，陳列柜上對應該號碼的機構就開始動作運轉，同時DVD機開始播放語音講解此模型機構的特點及功能，講解完畢后等待下一步動作。
二、《電機與變壓器》陳列柜各柜內容如下：
三、主要技術參數：
1、輸入電源：AC380V±10% 50HZ
2、工作環境： -10℃±40℃
3、功率：1kw
4、第一代陳列柜結構：上柜采用鋁合金制作，下柜柜式結構。
5、第二代陳列柜結構：上下柜整體框架全部采用彩色鋁塑鋼制作，外形美觀，堅固耐用。
6、陳列柜尺寸：1250×430×1780mm
|
序號和名稱 |
陳 列 柜 內 容 |
|
第一柜 電機基本特性 |
1異步電動機演示器、2異步電動機繞組分布和接線、3電動機繞線方法、4變極調速原理演示儀 |
|
第二柜 普通電機類型 |
5三相鼠籠式異步電動機、6三相繞線式轉子電動機、7單相電容式電動機、8直流電動機、9三相永磁轉子同步電動機、10三相凸極式同步電動機 |
|
第三柜 發電機類型 |
11直流發電機、12懸掛式水輪發電機、13同步發電機、14硅整流發電機、15三相感應式發電機、 |
|
第四柜 調速電機類型 |
16交流串勵整流子式電動機、17單相三速電動機、18直流伺服電動機、19三相雙速電動機、20三相反應式步進電機、 |
|
第五柜 典型、特種電機 |
21直線電機工作的原理、22礦山冶金超重特種電機、23防爆、通風異步電動機、24 YTD電梯異步電動機、25杯形轉子交流伺服電動機、 |
|
第六柜 變壓器類 |
26三相油浸式電力變壓器、27控制變壓器、28升壓變壓器、29調壓變壓器
|
異步電動機演示原理：
此模型外殼為透明有機玻璃制作，在裝有旋轉蹄形磁鐵兩極間，中間裝有一只能夠自由旋轉的小鼠籠轉子，磁鐵和轉子之間沒有任何機械聯接，磁鐵旋轉時，鼠籠就會跟著一起旋轉。
異步電動機繞組分布和接線：
本電機外殼采用透明有機玻璃制作，定子三相繞組，在空間互差1200，通入三相交流電，它就能產生兩極旋轉磁場，從而實現電能向機械能的轉換，其定子繞組的聯接方法有兩種：星形和三角形，兩種接法可隨意切換使用。
三相異步電動機的繞組分類：
定子繞組是由許多線圈按一定規律安放在定子槽中，以特定的形式聯接起來的，定子用透明有機玻璃制作而成，它的構成原則有：
1、三相繞組必須對稱分布；2、每相繞組在定子內圓空間位置均勻分布，空間上互差1200電度角；3、每相繞組分布規律相同
三相異步電動機定子繞組
三相鼠籠異步電動機定子繞組的展開（36槽4極）雙層疊繞組600相帶整數槽繞組。
變極調速原理演示儀
這里采用換相法，在部分線圈反接的同時，適當改變某些線圈的相號，使各極都有及高的分布系數，但其出線較多，使用和控制不大方便。
三相鼠籠式異步電動機
本模型外殼為透明有機玻璃制作。它主要由定子、轉子、軸承、端蓋、機座及風葉，接線板組成。定子是電動機靜止不動的部分，它作用是輸入功率帶動轉子轉動，轉子是電動機的旋轉部分，它由轉軸，轉子鐵芯和轉子繞組組成，它作用是輸出機械轉矩，把電能轉換成機械能，現在生產效率高。成本低，目前應用非常廣泛。
三相繞線式轉子電動機
本模型外殼為透明有機玻璃制作，其定子結構與鼠籠電動機一樣，轉子繞組同定子繞組一樣接成三相對稱繞組，接成星形，經集電環，電刷裝置與外部電路相聯，以改善起動性能和對電機調速。
單相電容式電動機
本模型外殼為透明有機玻璃制作，單相異步電動機的定子繞組，有一個稱為運行繞組或主繞組的另一個是起動繞組或副繞組。兩者在空間互為900，在起動繞組中串接一個適當?shù)碾娙莨ぷ鲿r(shí)，起動繞組電流正好超前行繞組電流900，這樣就建立起了旋轉磁場。單相電容式電動機，起動性能好，過載能力大，功效高，適用于家用電器、泵、小型機械等。
直流電動機
模型外殼為透明有機玻璃制成，把直流電能轉換成機械能，并輸出機械轉矩的電動機稱為直流電動機，它用動力設備的最大特點是轉矩大，能夠均勻平滑地調節轉速。因此，在需要調節轉速的生產機械，常用直流電動機來拖動。
三相永磁轉子同步電動機
模型外殼為透明有機玻璃制成，它的定子結構跟凸極同步電動機一樣，只是轉子是用永磁鐵制成，不需要直流勵磁，殼體為臥式結構，開啟型自冷卻通風，一端軸延伸，適用于傳動通風機，水泵，及其它通風設備。
三相凸極式同步電動機
模型外殼為透明有機玻璃制成，它主要有定子、轉子兩大部分組成，其定子和異步電動機定子結構相似，由機座鐵心繞組組成接入對稱三相電流，會產生旋轉磁場.轉子有明顯突出的磁極，稱為凸極同步電動機。因氣隙不均勻，轉子鐵芯又扁較粗，轉子繞組通入直流電產生直流勵磁。如果在外部短接轉子繞組，電機便會加速。
直流發電機
定子由一對永久磁鐵形成固定磁場，當原動力拖動轉子旋轉時，轉子繞組作切割磁力線運動，在集電環上就形成正負電動勢。通過電刷引出，若接上負載，就有電流通過，這樣發電機就將機械變成了電能。
懸掛式水輪發電機
水輪發電機可分為兩種：懸式、傘式。它主要由轉子繞組、定子繞組、推力軸承、滑動軸承、滾動軸承、機架及配套設備組成，適應山區中小型發電站。
同步發電機
當原動力拖動轉子旋轉時，就得到一個機械的旋轉磁場，該磁場和定子繞組有相對運動，在定子繞組上就感應出交變的電動勢。
硅整流發電機
由原動力拖動轉子旋轉，轉子繞組通以直流電勵磁就得到一個機械的旋轉磁場，定子繞組中就感應出三相對稱的交變電動勢，經硅整流后直接供給負載，這種直流發電機不利用電刷，減小電刷故障，提高了工作可靠性。
三相感應式發電機
在定子上均勻分布有三相對稱繞組，轉子繞組以低壓直流電勵磁，當轉子高速旋轉時，定子繞組相對轉子作切割磁力線運動，通過電磁轉換，在定子繞組中就感應出三相對稱的交變電動勢。如果發電機拉有負載，就有三相電流通過，產生三相電力。
交流串勵整流子式電動機
它一般為兩極，定子有兩個勵磁繞組，勵磁繞組繞制成型后，套在鐵芯上的，鐵芯用硅鋼片制成這種電機轉速較高，輕載時可達到2000r/min，它的缺點是結構復雜、運行可靠差，運行時有火花。
單相三速電動機
它的變速是改變定子鐵芯中繞組元件的連接方法既改變運行繞組的電抗，其實是改變轉差率調速中的調壓調速，通常用于電風扇、鼓風機，泵等減速時轉矩也相應減小的持續負載。
直流伺服電動機
它使用直流電源的伺服電動機，實質上就是他勵直流電動機，定子由硅鋼片沖制迭壓而成，磁極和磁輪相連，它的優點是調速范圍寬廣而平滑，利用電樞控制，可有直線性的調速特性，超支轉矩大，反應靈敏，缺點是有換向器和電刷的滑動接觸，常因接觸不良，而影響運行的穩定性。
三相雙速電動機
它把三相異步電動機定子繞組采用不同接法，可以得到旋轉磁場的不同磁極對數，用一套繞組而得到兩種轉速，就叫單繞組雙速電機。這里采用的是非倍極比3：2調速，變極電動機的轉子一般為籠形。
三相反應式步進電機
定子每對極繞有一對繞組成一相，轉子是用硅鋼片或其它軟磁性材料制成，在定子磁極和轉子上開有齒分度相同的小齒，采用適當?shù)凝X數配合，使當U相磁極小齒與轉子小齒一一正對時，W相互錯過1/3齒距，V相互錯2/3齒距。
直線電機工作的原理
電機由多相平衡電流系統供電時，繞組會在氣隙內建立一個原邊滑動磁場，滑動磁場切割轉子的一段導體，產生電勢和電流，載流導體與氣隙中的滑動磁場作用，會產生電磁力，在電磁力的作用下這段轉子作直線運動。
礦山冶金超重特種電機
此電機機座為臥式，整體圓形，另設風機封閉自扇冷式，適用于冶金輔助傳動裝置和超重機設備動力裝置。
防爆、通風異步電動機
防爆電機，在正常運行起動時不產生火花，電弧采用合理，適當?shù)耐L(fēng)措施，降低各部分溫升限度，增強絕緣，提高導體連接可靠性，提高對固體異物與水的防護等級，適用于石油煤礦，化工有爆炸危險的場所。
YTD電梯異步電動機
它適用短時工作制，開啟式，籠形轉子籠條采用高電阻合金，起動轉矩較高，電機為開啟自冷式機座，可水平對分，采用獨立雙軸承，滾動軸承具有獨立底板，電機軸上裝有繩輪供提升轎用，旁邊裝有閘瓦制動器，安全性能良好。
杯形轉子交流伺服電動機
交流伺服電動機的結構與一般單相電容異步電動機相似，定子繞組制成兩相，兩相繞組在空間相差900電度角，一個叫勵磁繞組L，另一個叫控制繞組Lk，其轉子結構鼠籠型和非磁性杯型，鐵磁性空心杯型三種。轉子伺服電動機轉動慣量小，應用于低速平穩運行的某種系統中。
三相油浸式電力變壓器
主要由鐵芯,原、副繞組成,為了改善散熱條件,繞組和鐵芯浸入盛滿變壓器油的封閉油箱中,各繞組對外線路的聯接由絕緣套管引出。
控制變壓器
由鐵芯和一組原繞組、一組副繞組組成，原繞組額定工作電壓為380V和220V兩種，副繞組有多組低于36V的安全電壓輸出，用來作機床工作的照明，指示和控制。
升壓變壓器
是電力變壓器的一種，為了減少電力遠距離輸送的線路耗損，采用升壓的方法，此種變壓器通常用來輸變電站。
調壓變壓器
它是自耦變壓器的一種，繞組的中間抽頭一般用碳刷做成，可滑動接觸，實行調壓。
