液壓元件拆裝實訓裝置,液壓元件拆裝設備 > 行業新聞 >液壓與氣動實訓裝置

2022年11月5日

液壓元件拆裝實訓裝置,液壓元件拆裝設備

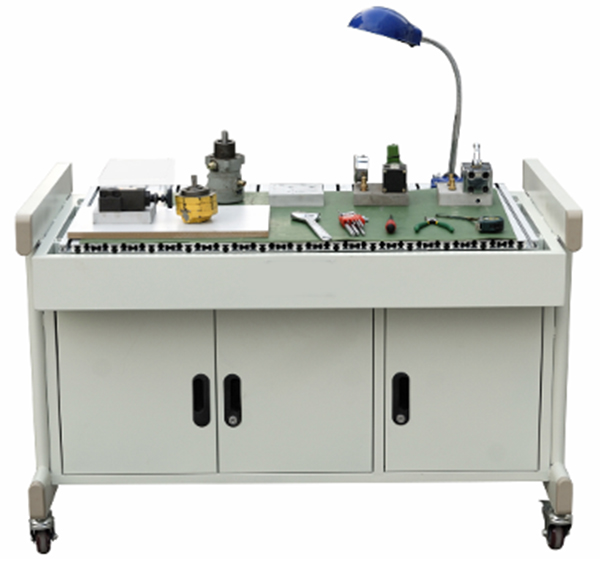

SBYY-CZ液壓元件拆裝實訓裝置

一、概述

液壓元件拆裝實訓臺,液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業"液壓傳動"、"液壓與氣壓傳動"等課程的實訓教學需要。

注：圖片僅供參考

二、技術參數

1、交流電源：?jiǎn)蜗?span lang="EN-US">AC 2200 V±10% 50Hz；

2、相對溫度：-10～50℃；

3、相對濕度：＜85%（25℃）

4、外形尺寸：約1500mm×700mm×800mm；

5、整機功耗：≤1.0 kVA；

6、實訓臺：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，臺面采用下凹設計，增加臺虎鉗，以及絕緣防滑墊，同時為液壓閥拆裝時提供一個良好的接油、防震平臺。

7、控制屏：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理。裝置配套裝有30W日光燈照明及交流電源插座，能為操作提供一個明亮的工作環境。

序號	元件名稱	規格／型號	數量	單位	備注
1	實訓臺、控制屏	1500x700x800mm	臺	1	鐵質雙層亞光密紋噴塑結構
2	齒輪泵	BB-B6	臺	1
3	柱塞泵	5MCY-1	臺	1
4	葉片泵	YB1-10B	臺	1
5	直動式溢流閥	P-B10	只	1
6	先導式溢流閥	Y-10B	只	1
	高壓溢流閥	DB-10B	只	1
7	減壓閥	J-10B	只	1
8	節流閥	L-10B	只	1
9	單向閥	I-10B	只	1
10	換向閥	34E-10B	只	1
11	高壓換向閥	3WE6A	只	1
12	單杠雙作用液壓缸	MOB40-200	只	1
13	鋼皮尺	30CM	把	1
14	千分尺	0~25mm	把	1
15	卡簧鉗（內、外）	P1ERS	把	2
16	活動扳手	6”-150mm	把	1
17	活動扳手	10”-250mm	把	1
18	內六角扳手	JTECH	套	1
19	拆裝墊塊		塊	1	元件在墊塊上拆裝
20	橡膠墊皮		張	1
21	實訓指導書		冊	1
22	元件盒		個	1
23	臺虎鉗		個	1
24	工具箱		個	1
