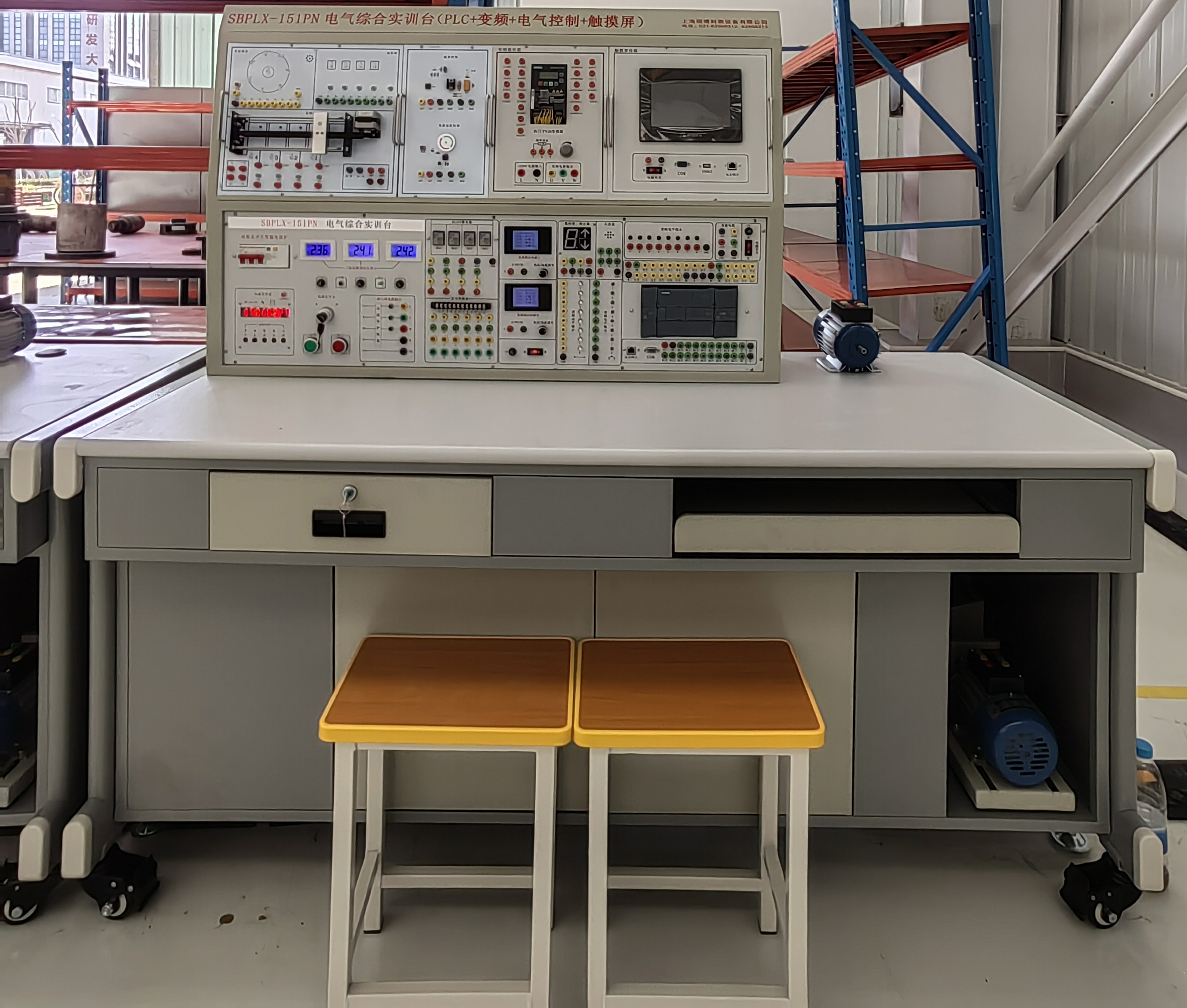

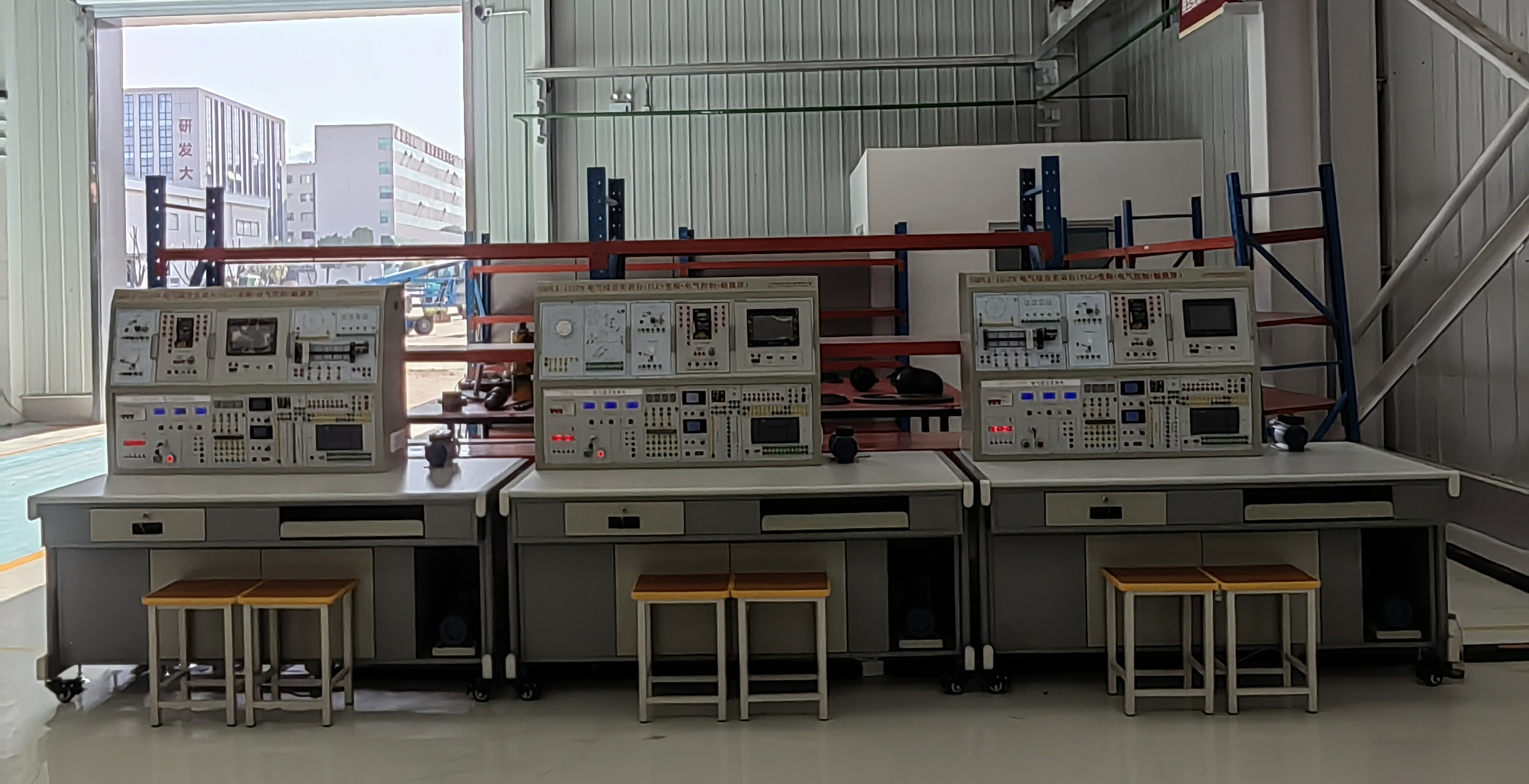

SBPLX-151PN可編程控制器綜合實訓裝置
PLC實訓臺、可編程控制器綜合實訓裝置適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
★一、可編程控制器綜合實訓裝置須能完成以下實訓項目：
（一）PLC 基本技能實訓：PLC 認知實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.交通燈的控制
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
（二）典型電動機控制實操實訓
1.三相電動機點動控制實訓
2.三相電動機自鎖控制實訓
3.三相電動機正反轉控制實訓
4.三相電動機星三角換接啟動控制實訓
（三）PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.外部端子點動控制
3.變頻器控制電機正反轉
4.多段速度選擇變頻調速
5.變頻器無級調速
6.外部模擬量（電壓/電流）方式的變頻調速控制
7.基于PLC 的變頻器外部端子的電機正反轉控制
8.基于PLC 數字量方式多段速控制
9.基于PLC 通信方式的變頻開環調速
（四）主機實訓組件：變頻器實訓組件。加配組件后，在不更換其它元器件的情況下，具有一套主機兩套系統的功能。
二、可編程控制器綜合實訓裝置要求
1.采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2.項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生能很快就能適應現場的工作。
★3.采用西門子S7-1200系列可編程控制器，須采用模塊化設計，便于靈活組合。
★4.采用西門子G120C變頻器。
★5.采用工業及7寸觸摸屏，要求具有較強的兼容性強和畫面編輯功能，能滿足日常教學需求和工業控制要求。
6.多種通信方式：通過以太網總線，將實訓裝置（從站）PLC和主站PLC進行以太網主從通信。PLC與觸摸屏實現S7通信，觸摸屏畫面可實時監控PLC系統運行狀態和控制PLC系統。
三、可編程控制器綜合實訓技術性能要求
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、外形尺寸：≈1600mm×750mm×1600mm
3、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、可編程控制器綜合實訓裝置的基本配置及功能
實訓裝置應由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，須設有帶燈保險絲保護，控制屏的供電須由鑰匙開關和啟停開關控制，同時應具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源不少于一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀：定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等。
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓組件：配置西門子S7-1200（CPU1214c）系列 PLC主機，集成數字量I/O（14DI/10DO），
5.變頻器組件：配置西門子G120C變頻器。
（二）實訓掛箱
1、★虛實結合模塊:包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
2、變頻器實訓組件：配置西門子G120C變頻器:初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器調速技術及PLC綜合控制技術。
3、典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。
能滿足學生掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制。
4、網孔板：滿足電氣控制系統中各元器件的布局規劃、安裝、調試過程。
（四）三相鼠籠異步電機：交流380V/△
（五）實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計。
五、PLC實訓臺主要配置：
名 稱 | 型 號 | 數量 | 單 位 |
實驗屏 |
| 1 | 臺 |
電源控制屏 |
| 1 | 臺 |
實驗桌 |
| 1 | 張 |
學生凳 |
| 2 | 張 |
PLC主機 | CPU1214C | 1 | 臺 |
數字量輸入模塊 | SM1223(8輸入8輸出） | 1 | 臺 |
通訊電纜 | 網線 | 2 | 條 |
虛實結合模塊 |
| 1 | 套 |
數字孿生模塊 |
| 1 | 塊 |
| 變頻器實訓掛箱（G120C）0.75KW | 1 | 塊 |
電機 | 三相鼠籠式異步電動機380V | 1 | 臺 |
軟件 | 演示板原程序及西門子編程軟件 | 1 | 套 |
| 觸摸屏編程軟件 | 1 | 套 |
說明書 | 實驗指導 | 1 | 冊 |
連接線 | 實驗連接線50cm自鎖線 | 50 | 條 |
| 15cm自鎖線 | 10 | 條 |
工具 | 萬用表、電烙鐵、螺絲刀、剝線鉗、斜口鉗、電工刀等≧30件套盒裝成套品牌電工電子工具。 | 1 | 套 |
