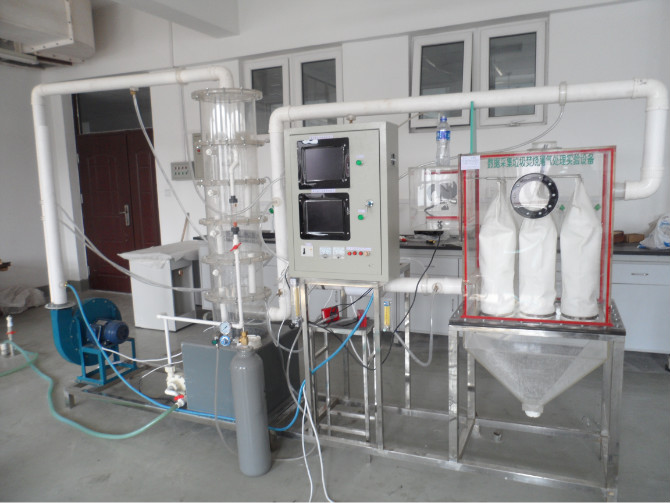

SBHJ-40垃圾焚燒尾氣處理實驗裝置
一、實驗目的
1.了解垃圾焚燒尾氣處理設備的組成、規格及構造。
2.測定氣源濃度、風量、風速等條件，對其處理效率的影響。
二、技術參數
1.動力裝置布置為負壓式；
2.處理氣量約：100—200m3/h；
3.風機功率：1.5KW，風壓為280mmH2O；
4.吸收效率約：80%，除塵效率約：95%；
5.工作電源：三相五線380V±10%，50Hz；安全保護：具有接地保護，漏電保護，過流保護；功率1600W；
6.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
7.裝置外形尺寸：2500mm×500mm×1800mm。
三、主要配置
1.袋式除塵器1套；填料塔1套；
2.氣塵混合系統1套；氣體整流板1套；系統靜壓測口2個；
3.自動粉塵加料裝置1套；卸灰裝置（集塵室）1套；
4.U形壓力計、L型皮托管1套、人工監測進出口2組、測壓環2組；
5.SO2氣體與鋼瓶1套（10升）、氣體質量流量計1個、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路；
6.貯液箱1只：白色12mm厚臺灣喜德PP板；耐酸耐堿水泵1臺、液體流量計1只、液體噴淋分配裝置1套；
7.離心通風機1臺：1500W，變頻控制風機風量1套；
8.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、電控箱（鋅合金彈跳鎖）1只、漏電保護開關、按鈕開關（德力西）；
9.聯塑LESSO不銹鋼連接管道和閘閥、韓國浦項不銹鋼框架（萬向輪及禁錮腳）等組成。
|
|
|
