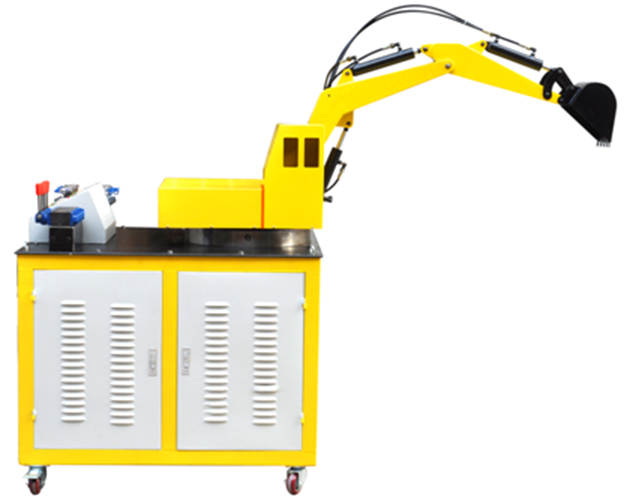

SBYWJ-1挖掘機教學實訓臺
挖掘機教學實訓臺是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。SBYWJ-1挖掘機械綜合實訓臺具有機體積小、重量輕、操作方便、綜合適用性強、挖掘力大、易于實現過載保護和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研制的、國內獨家生產的一種新型綜合實驗臺設備。
一、技術參數：
輸入電源電壓：220V AC 50HZ；
模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
控制電壓：安全控制電壓--DC24V；
使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
產品尺寸：外形尺寸1060*700*1520mm；
凈重：約為185kg ；
泵組參數：1.5KW、轉速1450r/min、流量為8ml/ren、額定壓力7 Mpa、容積效率 90%；
二、挖掘機教學實訓臺主要特點：
1．實驗臺采用冷軋鋼板制作，臺式結構，控制操作于一體。
2．電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊協調，美觀大方，牢固性強，可供6-8人實驗，
3．挖掘機械按比例實物比例縮微的全金屬結構，實驗時啟動液壓系統根據實驗要求模擬操作機械進行工作, 高仿真操作.
4．挖掘機械是按照實物的結構與縮小比例制作模擬現場操作,能夠真實地體現機械的實際工況，使學生在實踐中了解機械的各部件結構及工作原理，
5．實驗控制可采用手動和自動兩種
6.實驗部件采用耐壓膠管，耐壓可達25Mpa, 液壓元件采用華德國內品牌, 泵站采用增壓變量葉片泵， 工作時無明顯噪音。
7.帶三相漏電保護，輸出電壓380v/220v，對地漏電電流超過30Ma即切斷電源，電器控制采用直流24v，有過壓保護，防止誤超做損壞設備。
8、配套故障考核系統,可設置故障與考核,要求以下:
|
序號 |
故障內容 |
備注 |
|
1 |
油泵油壓過低 |
智能考核控制 |
|
2 |
不能上升 |
智能考核控制 |
|
3 |
不能下降 |
智能考核控制 |
|
4 |
鏟斗不能工作 |
智能考核控制 |
|
5 |
回轉不能工作 |
智能考核控制 |
|
6 |
卸料不能工作 |
智能考核控制 |
|
7 |
返回不能工作 |
智能考核控制 |
三、實驗項目
液壓傳動及元部件結構及工作原理觀摩及拆裝實驗；
挖掘機機械演示控制實驗；
Plc軟件仿真演示及控制實驗；
可編程控制器，電器控制實驗，機電液一體化控制實驗。
四、實驗內容
1．液壓挖掘機械演示控制實驗
挖掘作業，鏟斗和斗桿復合進行工作實驗
回轉作業，動臂提升同時平臺回轉
卸料作業，鏟斗和斗桿工作同時大臂可調整位置高度
返回，平臺回轉，動臂和斗桿配合回到挖掘開始位置
2．可編程控制器電器控制實驗，機電液一體控制實驗
A．plc指令編程，梯形圖編程學習實驗
B．plc編程軟件的學習與應用
C．plc與計算機通訊及在線調試
D．plc在液壓傳動控制中的應用及控制方案的優化實驗
