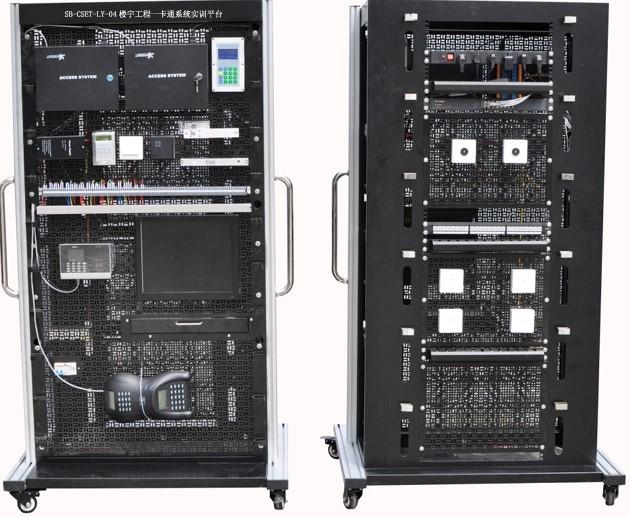

SB-CSET-LY-4樓宇工程一卡通系統實訓平臺
1、設備概述
樓宇工程一卡通系統實訓平臺依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L和良好的職業素養。
2、技術指標
(1) 電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(2) 安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3) 整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、主要配置
|
序號 |
器材名稱 |
數量 |
單位 |
備注 |
|
1 |
立式實訓平臺 |
1 |
臺 |
|
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
|
4 |
線纜管理架 |
12 |
個 |
|
|
5 |
電源管理模塊 |
1 |
臺 |
|
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
|
7 |
單門聯網門禁控制器 |
1 |
臺 |
|
|
8 |
雙門聯網門禁控制器 |
1 |
臺 |
|
|
9 |
通訊轉換器 |
1 |
個 |
|
|
10 |
發卡器 |
1 |
個 |
|
|
11 |
讀卡器 |
1 |
個 |
|
|
12 |
帶鍵盤及液晶顯示屏讀卡器 |
1 |
個 |
|
|
13 |
考勤機 |
1 |
臺 |
|
|
14 |
消費機 |
1 |
臺 |
|
|
15 |
巡更棒 |
1 |
臺 |
|
|
16 |
巡更點 |
2 |
個 |
|
|
17 |
感應式IC卡 |
4 |
張 |
|
|
18 |
電插鎖 |
1 |
把 |
|
|
19 |
電磁鎖 |
1 |
把 |
|
|
20 |
電磁鎖控制器 |
1 |
個 |
|
|
21 |
開門按鈕 |
1 |
個 |
|
|
22 |
一卡通管理系統軟件 |
1 |
套 |
|
|
23 |
6位PDU電源 |
1 |
個 |
|
|
24 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
|
|
25 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
|
26 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
|
27 |
單口86型信息面板 |
4 |
個 |
|
|
28 |
86型底盒 |
4 |
個 |
|
|
29 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
|
30 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
|
31 |
專用橋架 |
1 |
套 |
|
|
32 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
4、實訓項目
1) 系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2) 線路故障的設置、檢測及排除；
3) 不同類型的防區并對其參數進行設置實訓；
4) 不同的布撤防類型并對其參數進行設置實訓；
5) 認識和熟悉各種IC卡門禁管理系統器材、配置和功能；
6) 系統設備的連接和調試：組成單門控制系統、雙門控制系統、單門進出刷卡控制系統、單雙門組合或單雙門聯動控制系統；
7) IC卡門禁管理系統的軟件安裝、讀卡器測試、控制器地址設置等；
8) 運行管理軟件修改系統設置、控制器設置和用戶設置等；
9) 不同功能性質IC卡（用戶卡、特權卡、管理母卡）的認識、發行和管理；
10) 系統管理軟件聯動、布防、地圖和查詢記錄的操作、運行；
11) IC卡門禁管理系統的設置、調試、操作和演習；
12) 考勤機的接線、操作和管理；
13) 消費機的接線、操作和管理；
14) 智能一卡通管理軟件的操作；
15) 卡片發行的操作和管理；
16) 智能一卡通系統集成的連接、調試和管理。
17) 橋架及其支架的安裝和布線；
18) 信息插座和機架設備的安裝；
19) 水晶頭及跳線的制作和測試；
20) RJ45模塊和配線架的壓線和測試；
21) RJ45跳線的連接及鏈路的測試。
|
