SBXKG-770E網孔型高級電工綜合實訓考核裝置
一、產品概述：
網孔型高級電工綜合實訓考核裝置采用萬能網孔板開放式設計，自由組合的思路， 配置完成各種低壓電氣控制所需要的多種低壓電器，如單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

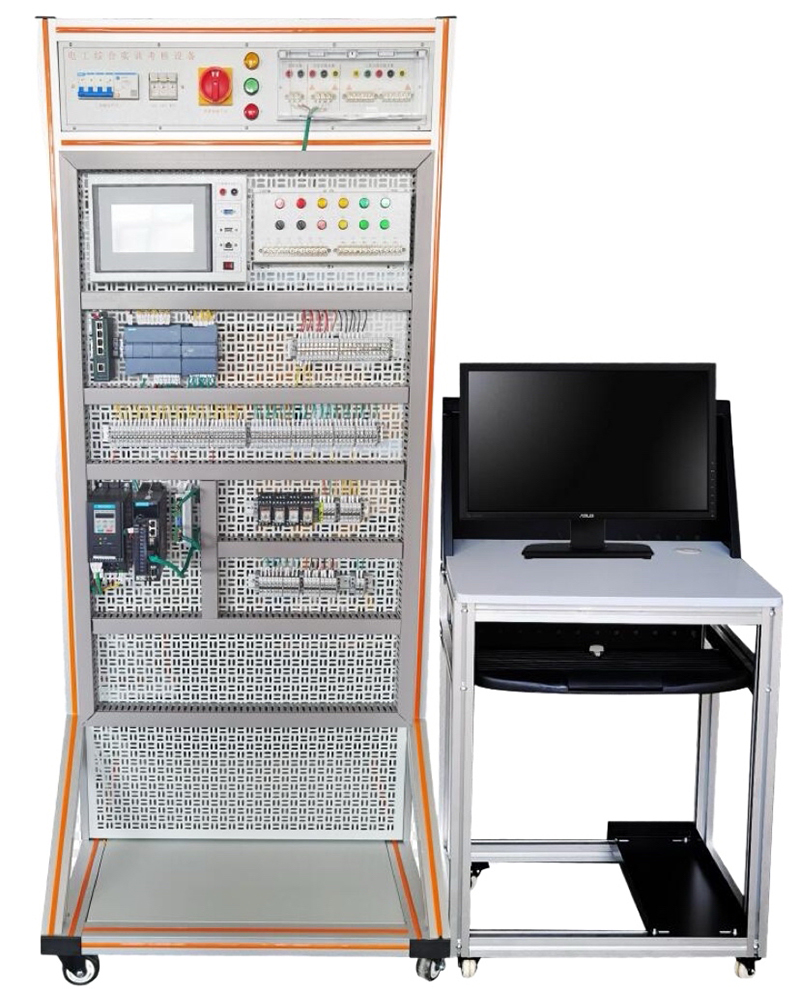

（參考圖）
二、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm
三、網孔實訓屏結構
實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。采用雙面結構，正面電機控制實訓，背面照明電路實訓。
四、電源控制屏
在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計，并裝有實驗室智慧用電安全控制系統：
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。
五、實驗操作項目：
（一）電氣控制部分
1．三相異步電動機直接啟動控制
2.三相異步電動機的點動控制電路原理、裝配、調試
3.三相異步電動機的直接啟動的原理、裝配、調試
4.三相異步電動機的混合控制的原理、裝配、調試
5.三相異步電動機的兩地一控的原理、裝配、調試
6.三相異步電動機的正反轉控制的原理、裝配、調試,、考核
7.工作臺自動往返控制線路
……自由設計項目。
（二）PLC可編程控制器基礎電路實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
14.紅綠燈
15.裝配流水線
16.四路搶答器
17.音樂噴泉
18.軋鋼機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
（三）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控制
5．控制電機正反轉運動控制
6．控制電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（四）PLC、變頻器的電機拖動與控制實訓
1．基于PLC通信方式的多段速選擇變頻調速
2．基于PLC通信方式的變頻器開環調速
3．基于PLC通信方式的變頻器閉環調速
……自由設計項目。
六、網孔型高級電工綜合實訓考核平臺配置清單
序號 | 型號 | 名稱 | 數量 | 單位 | 備注 |
1 | DZ47LE﹣32 | 三相漏電開關 | 1 | 只 |
|
4 | CJX2﹣0901 | 交流接觸器 | 4 | 只 |
|
5 | F4-22 | 輔助觸頭 | 2 | 只 |
|
6 | JR36﹣20 | 熱繼電器 | 3 | 只 |
|
7 | RT18-32X | 2P熔斷器 | 1 | 只 |
|
3P熔斷器 | 1 | 只 |
8 | LX9-222 | 行程開關 | 2 | 只 |
|
LX9-001 | 2 | 只 |
10 | ST3 | 電子式時間繼電器 | 1 | 只 |
|
11 | 3H按鈕 |
| 2 | 只 |
|
12 | 50KVA | 變壓器 | 1 | 只 |
|
15 | 380V（Y/△）180W | 鼠籠式三相異步電機 | 1 | 只 | 帶離心開關 |
16 | 380V（Y/△）180W | 三相異步電機 | 1 | 只 |
|
19 | FX3U-48MR | PLC三菱主機+RS485 | 1 | 套 |
|
20 |
| 三菱主機工作電源等 | 1 | 套 |
|
21 | PLC虛實結合控制實訓模塊 | 包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路、隧道監控、自動扶梯、機床電路改造等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能 | 1 | 套 |
|
22 | 數字孿生仿真系統 | 采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致 | 1 | 套 |
|
23 | 三菱變頻器 | D720S 0.4W | 1 | 臺 |
|
24 | 實驗導線 |
| 1 | 套 |
|
25 | 編程電纜 |
| 1 | 根 |
|
26 | 塑料卡子及自攻螺絲 |
| 100 | 套 |
|
27 | 端子排 |
| 20 | 孔 |
|
28 | 配套教學資源 | 購買10套以下無此配置 | 共1 | 套 |
|
